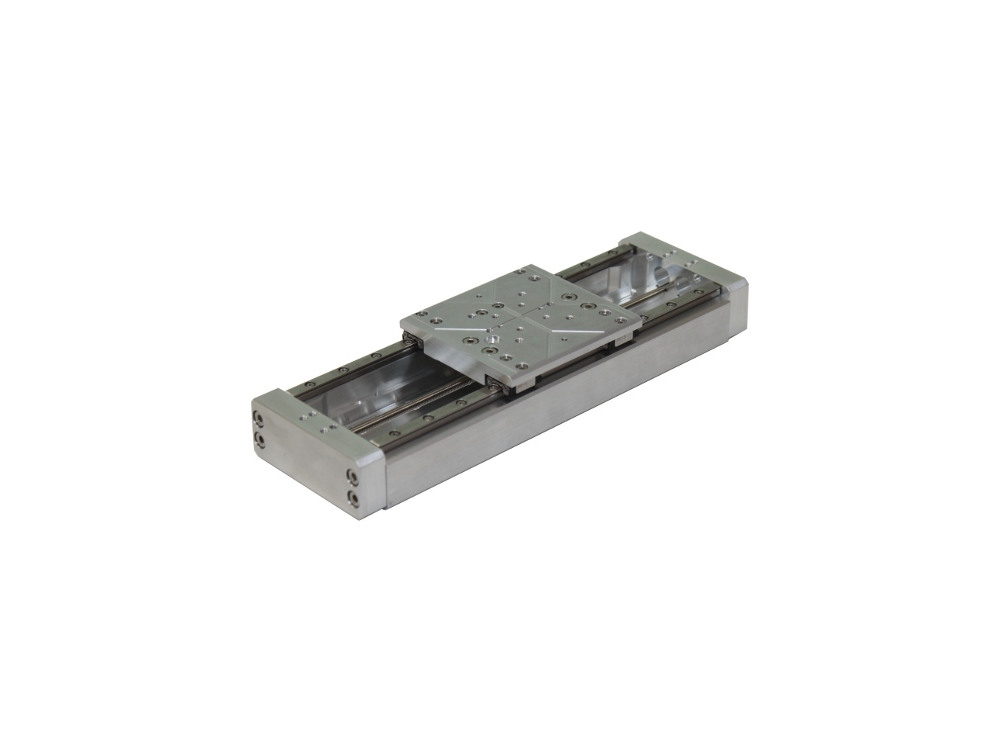

精密定位平台 PPS-60LM
PPS-60 是一款高精度、长行程的线性平台。压电电机、直线电机或步进电机驱动器可提供相同的平台。滚珠轴承可确保高达 150 N 负载的高刚度和导向精度。PPS-60 配备线性编码器，以提高分辨率和可重复性。PPS-60 平台无需任何适配器即可安装在 XY 中，并且可以使用标准安装支架添加 Z 轴。
0.00
0.00
PPS-60 是一款高精度、长行程的线性平台。压电电机、直线电机或步进电机驱动器可提供相同的平台。滚珠轴承可确保高达 150 N 负载的高刚度和导向精度。PPS-60 配备线性编码器，以提高分辨率和可重复性。PPS-60 平台无需任何适配器即可安装在 XY 中，并且可以使用标准安装支架添加 Z 轴。
产品亮点
行程范围：
25 毫米 - 300 毫米（可根据要求提供更长的行程）
编码器分辨率：
10 纳米（闭环）
重复性，双向：
± 100 纳米
重复性，单向：
100 纳米
最大速度：
100 毫米/秒
最大负载：
5公斤
编码器选项：
模拟或数字
轴承类型：
球轴承
规格
主要参数
| 行程范围 | 25 毫米 | 50 毫米 | 100 毫米 | 200 毫米 | 300 毫米 |
| 直线度、平面度 (µm) | ± 2.5 | ± 4.0 | ± 6.0 | ± 8.0 | ± 10.0 |
| 俯仰 (µrad) | ± 50 | ± 75 | ± 100 | ± 125 | ± 150 |
| 偏摆 (µrad) | ± 50 | ± 75 | ± 100 | ± 125 | ± 150 |
| 重量（克） | 400 | 450 | 575 | 785 | 985 |
| 限位开关 | 无，机械 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电机类型 | 直线电机 |
| 最大速度（毫米/秒） | 100 |
电机/反馈相关规格
| 编码器选项 | 模拟 (1 Vpp) | 数字 (RS-422) |
| 典型分辨率 (nm) | 10 | 10 |
| 重复性，双向 (nm) | ± 100 | ± 100 |
| 重复性，单向 (nm) | 100 | 100 |
负载特性
| 方向 | Fx (N) | Fy (N) | Fz (N) | Mx (N·m) | My (N·m) | Mz (N·m) | kax(µrad/N·m) | kay (µrad/N·m) |
| 最大负载 | 5 峰 | 100 | 50 | 10 | 10 | 10 | 100 | 100 |
运行条件
| 环境选项 | 大气的 | 高真空 10 -6 mbar |
产品配置
PPS-60-31200
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-60-31206
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-31210
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-31216
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-31300
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-60-31306
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-31310
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-31316
电机类型
直线电机
直线电机
行程
25 毫米
25 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-32206
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-32210
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-32216
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-32300
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-60-32306
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-32310
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-32316
电机类型
直线电机
直线电机
行程范围
50 毫米
50 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-33200
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-60-33206
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-33210
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-33216
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-33300
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-60-33306
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-33310
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-33316
电机类型
直线电机
直线电机
行程范围
100 毫米
100 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-34200
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-60-34206
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-34210
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-34216
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-34300
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-60-34306
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-34310
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-34316
电机类型
直线电机
直线电机
行程范围
200 毫米
200 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-35200
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-60-35206
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-35210
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-35216
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-35300
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-60-35306
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-60-35310
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
大气
大气
PPS-60-35316
电机类型
直线电机
直线电机
行程范围
300 毫米
300 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
机械
机械
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
