精密定位载物台 PPS-110LM

IPRODUCT / 经营项目

精密定位载物台 PPS-110LM

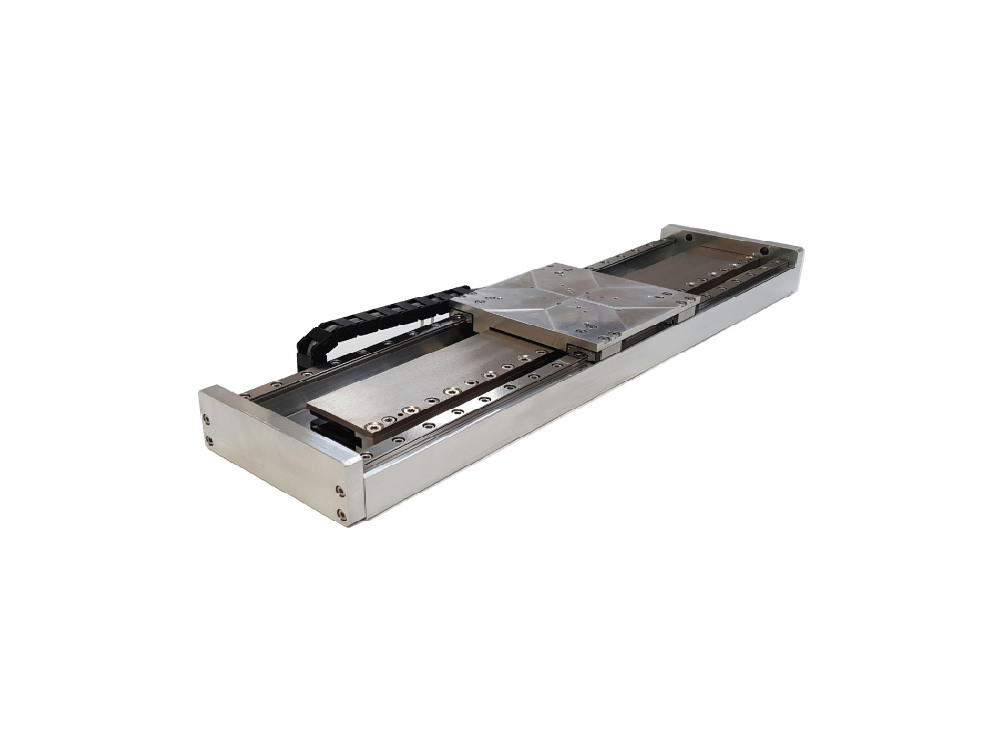

PPS-110 是一款高精度、长行程的线性平台。它可用于压电电机、直线电机或滚珠丝杠驱动器。钢制循环滚珠轴承可在高达 25 kg 的负载下实现平稳运动和高导向精度。使用高精度数字编码器可实现 10 nm 的闭环分辨率。

市场价： 0.00

价格： 0.00

PPS-110 是一款高精度、长行程的线性平台。它可用于压电电机、直线电机或滚珠丝杠驱动器。钢制循环滚珠轴承可在高达 25 kg 的负载下实现平稳运动和高导向精度。使用高精度数字编码器可实现 10 nm 的闭环分辨率。

产品亮点

行程范围：
100 毫米 - 1000 毫米
编码器分辨率：
10 纳米（闭环）
重复性，双向：
± 100 纳米
重复性，单向：
100 纳米
最大速度：
250 毫米/秒（取决于负载）
最大负载：
25 公斤
编码器选项：
数字编码器
高度：
40 毫米
轴承类型：
循环钢珠轴承

规格

主要参数

行程范围	100 毫米	200 毫米	300 毫米	500 毫米	1000 毫米
直线度、平面度 (µm)	± 3.0	± 4.0	± 5.0	± 10.0	± 15.0
俯仰 (µrad)	± 75	± 100	± 125	± 200	± 300
偏摆 (µrad)	± 75	± 85	± 100	± 200	± 300
重量（克）	2700	3500	4300	6200	11000

限位开关	无，机械

电机兼容性

电机类型	直线电机
最大速度（毫米/秒）	250（取决于负载）

电机/反馈相关规格

编码器选项	数字 (RS-422)
典型分辨率 (nm)	10
重复性，双向 (nm)	± 100
重复性，单向 (nm)	100

负载特性

方向	Fx (N)	Fy (N)	Fz (N)	Mx (N·m)	My (N·m)	Mz (N·m)	kax(µrad/N·m)	kay (µrad/N·m)
最大负载	150 峰值，50 连续	150	250	60	30	35	50	50

运行条件

环境选项	大气的

产品配置

PPS-110-31310

电机类型
直线电机

行程范围
100 毫米

编码器选项
数字 (RS-422)

环境选项
大气

PPS-110-32310

电机类型
直线电机

行程范围
200 毫米

编码器选项
数字 (RS-422)

环境选项
大气

PPS-110-33310

电机类型
直线电机

行程范围
300 毫米

编码器选项
数字 (RS-422)

环境选项
大气

PPS-110-34310

电机类型
直线电机

行程
500 毫米

编码器选项
数字 (RS-422)

环境选项
大气

PPS-110-35310

电机类型
直线电机

行程范围
1000 毫米

编码器选项
数字 (RS-422)

环境选项
大气
