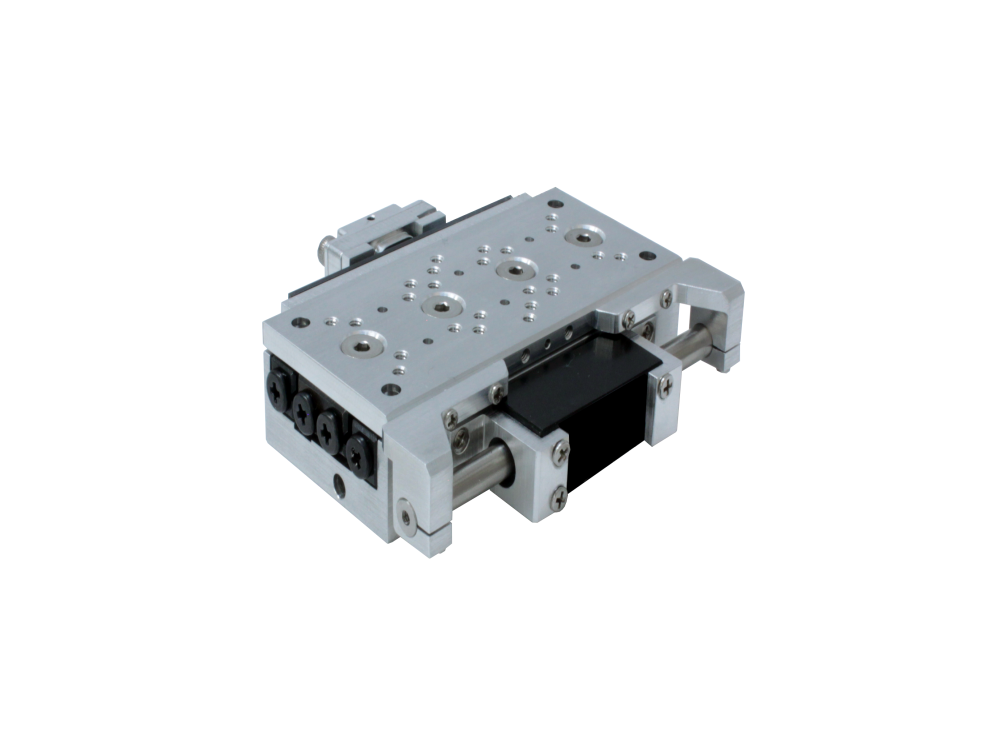

精密定位平台 PPS-28LM
PPS-28 直线电机版本适用于需要非常快速度的应用。微型交叉滚子轴承确保高达 50 N（水平方向）负载的高刚度和导向精度。PPS-28LM 包括一个模拟或数字编码器。可实现 10 nm 的闭环编码器分辨率。PPS-28LM 与 MMC-300 控制器兼容。
0.00
0.00
PPS-28 直线电机版本适用于需要非常快速度的应用。微型交叉滚子轴承确保高达 50 N（水平方向）负载的高刚度和导向精度。PPS-28LM 包括一个模拟或数字编码器。可实现 10 nm 的闭环编码器分辨率。PPS-28LM 与 MMC-300 控制器兼容。
产品亮点
行程范围：
26 mm - 102 mm（可根据要求提供其他行程长度）
编码器分辨率：
10 纳米（闭环）
重复性，双向：
100 纳米
重复性，单向：
100 纳米
最大速度：
100 毫米/秒
最大负载：
1 公斤
编码器选项：
模拟或数字
高度：
15 毫米
轴承类型：
交叉滚子轴承
规格
主要参数
| 行程范围 | 26 毫米 | 51 毫米 | 102 毫米 |
| 直线度、平面度 (µm) | ± 2.0 | ± 2.5 | ± 3.5 |
| 俯仰 (µrad) | ± 60 | ± 70 | ± 100 |
| 偏摆 (µrad) | ± 70 | ± 75 | ± 100 |
| 重量（克） | 125 | 175 | 280 |
| 限位开关 | 无，磁性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电机类型 | 直线电机 |
| 最大速度（毫米/秒） | 100 |
电机/反馈相关规格
| 编码器选项 | 模拟 (1 Vpp) | 数字 (RS-422) |
| 典型分辨率 (nm) | 10 | 10 |
| 重复性，双向 (nm) | ± 50 | ± 100 |
| 重复性，单向 (nm) | 50 | 100 |
负载特性
| 方向 | Fx (N) | Fy (N) | Fz (N) | Mx (N·m) | My (N·m) | Mz (N·m) |
| 最大负载 | 1 | 10 | 10 | 1.0 | 1.0 | 1.0 |
运行条件
| 环境选项 | 大气的 | 高真空 10 -6 mbar |
产品配置
PPS-28-31200
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-28-31210
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-31300
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-28-31310
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-33200
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-28-33210
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-33300
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-28-33310
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-35200
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
大气
大气
PPS-28-35210
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-35300
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
大气
大气
PPS-28-35310
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
大气
大气
PPS-28-31206
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-31216
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-31306
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-31316
电机类型
直线电机
直线电机
行程
26 毫米
26 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-33206
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-33216
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-33306
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-33316
电机类型
直线电机
直线电机
行程
51 毫米
51 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-35206
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-35216
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
模拟 (1 Vpp)
模拟 (1 Vpp)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-35306
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
无
无
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
PPS-28-35316
电机类型
直线电机
直线电机
行程
102 毫米
102 毫米
编码器选项
数字 (RS-422)
数字 (RS-422)
限位开关
磁性
磁性
环境选项
高真空 10 -6 mbar
高真空 10 -6 mbar
