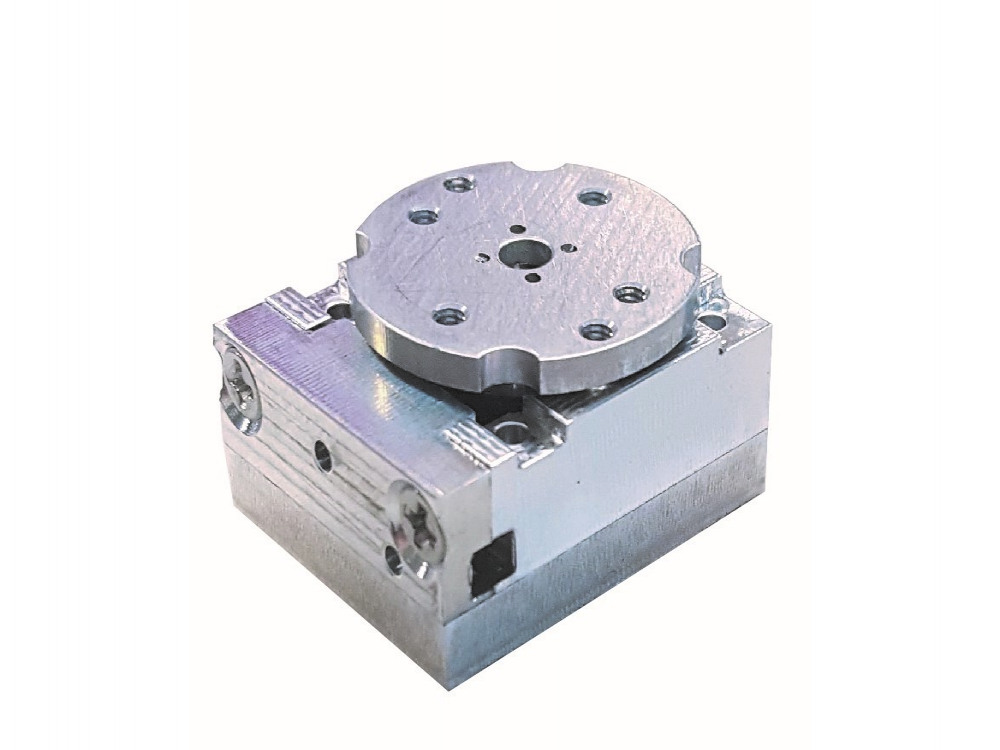

压电旋转平台 PR-20

压电旋转平台 PR-20

PR-20 是一款超紧凑的旋转压电平台。通过使用多相压电电机实现了薄型和高负载能力，可实现平稳的 360° 行程。提供真空和非磁性版本。PR-20 与 MMC-100 和 MMC-110 控制器兼容。

0.00
0.00


PR-20 是一款超紧凑的旋转压电平台。通过使用多相压电电机实现了薄型和高负载能力，可实现平稳的 360° 行程。提供真空和非磁性版本。PR-20 与 MMC-100 和 MMC-110 控制器兼容。

产品亮点

  • 行程范围：
    360°，连续
  • 典型分辨率：
    500 µ°
  • 重复性，双向：
    ± 1000 µ°
  • 重复性，单向：
    1000 µ°
  • 最大速度：
    10°/s (MMC-110)
  • 最大负载：
    0.1 公斤
  • 轴承类型：
    双陶瓷、相互预载的滚珠轴承
主要参数
行程范围（度）360°，无限
平面度（轴承） (µm)± 20
晃动（轴承） (µrad)± 500
重量（克）15
偏心距（轴承） (µm)± 20
限位开关无
电机兼容性
电机选项压电马达
最大速度 (°/s)5 (MMC-100), 10 (MMC-110)
电机/反馈相关规格
编码器选项无（开环）数字的
典型分辨率 (µ°)500200
重复性，双向 (µ°)不适用± 1000
重复性，单向 (µ°)不适用1000
负载特性
方向 Fx (N)Fz (N)Mr (N·m)Mz (N·m)
最大负载0.50.50.050.001
运行条件
环境选项大气的高真空 10 -6 mbar
产品配置
PR-20-11000
行程范围（度）
360°，无限
编码器选项
无（开环）
限位开关
无
电机选项
压电电机
环境选项
大气
PR-20-11006
行程范围（度）
360°，无限
编码器选项
无（开环）
限位开关
无
电机选项
压电电机
环境选项
高真空 10 -6 mbar
PR-20-11300
行程范围（度）
360°，无限
编码器选项
数字
限位开关
无
电机选项
压电电机
环境选项
大气
PR-20-11306
行程范围（度）
360°，无限
编码器选项
数字
限位开关
无
电机选项
压电电机
环境选项
高真空 10 -6 mbar
