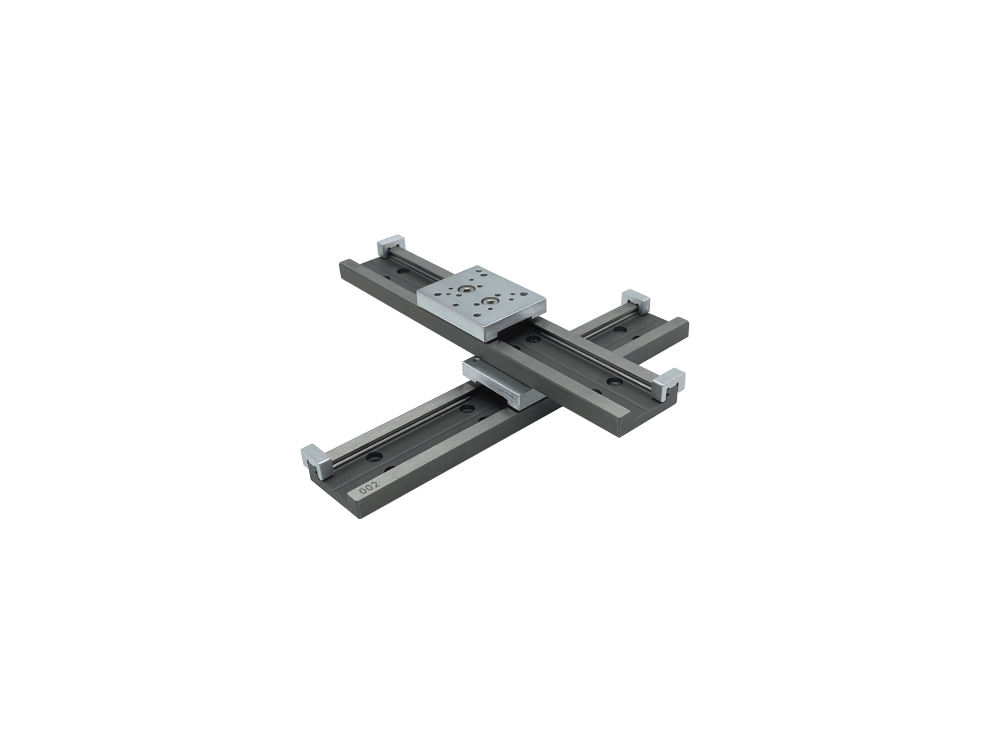

模块化线性平台 MLS-25

模块化线性平台 MLS-25

模块化线性平台 (MLS-25) 可实现高度灵活和可定制的运动系统设计。XY、XYZ 安装、XY 龙门系统以及每个轴承两个或多个滑块都是可能的。MLS-25 与获得专利的多相压电电机以及分辨率小于 20nm 的增量式高分辨率编码器完全集成。如果需要,高精度滚珠轴承可以在工厂切割成尺寸。用户可以使用可调节夹具进行行程调节。MLS-25 还可以与小型旋转和角位移台相结合,以实现终极运动灵活性。MLS-25 与MMC-10MMC-100  、MMC-110和 MMC-Ensemble 运动控制器兼容,用于即插即用运动系统设计。

0.00
0.00


模块化线性平台 (MLS-25) 可实现高度灵活和可定制的运动系统设计。XY、XYZ 安装、XY 龙门系统以及每个轴承两个或多个滑块都是可能的。MLS-25 与获得专利的多相压电电机以及分辨率小于 20nm 的增量式高分辨率编码器完全集成。如果需要,高精度滚珠轴承可以在工厂切割成尺寸。用户可以使用可调节夹具进行行程调节。MLS-25 还可以与小型旋转和角位移台相结合,以实现终极运动灵活性。MLS-25 与MMC-10MMC-100  、MMC-110和 MMC-Ensemble 运动控制器兼容,用于即插即用运动系统设计。

产品亮点

  • 编码器选项:
    数字的
  • 高度:
    13 毫米
  • 轴承类型:
    滚珠轴承
  • 行程范围:
    25 毫米 - 236 毫米
  • 编码器分辨率:
    20纳米
  • 重复性,双向:
    ± 200
  • 重复性,单向:
    200
  • 最大负载:
    2 公斤


规格


主要参数


行程范围25 毫米96 毫米236 毫米
直线度、平面度 (µm)± 4± 6± 8



俯仰 (µrad)不适用
偏摆 (µrad)不适用
重量 (g),开环84144260
重量 (g),闭环85148265
限位开关没有
电机兼容性
电机类型压电马达
最大速度(毫米/秒)2 个(MMC-10、MMC-100)、10 个(MMC-110)
电机/反馈相关规格
编码器选项无(开环)数字 (RS-422)
典型分辨率 (nm)120
重复性,双向 (nm)不适用± 200
重复性,单向 (nm)不适用200
负载特性
方向 Fx (N)Fy (N)Fz (N)Mx (N·m)My (N·m)Mz (N·m)
最大负载22020111
运行条件
环境选项大气的高真空 10 -6 bar
产品配置
MLS-25-11000
电机类型
压电电机
行程
25 毫米
编码器选项
无(开环)
环境选项
大气
MLS-25-11006
电机类型
压电电机
行程
25 毫米
编码器选项
无(开环)
环境选项
高真空 10 -6 bar
MLS-25-11300
电机类型
压电电机
行程
25 毫米
编码器选项
数字 (RS-422)
环境选项
大气
MLS-25-11306
电机类型
压电电机
行程
25 毫米
编码器选项
数字 (RS-422)
环境选项
高真空 10 -6 bar
MLS-25-12000
电机类型
压电电机
行程
96 毫米
编码器选项
无(开环)
环境选项
大气
MLS-25-12006
电机类型
压电电机
行程
96 毫米
编码器选项
无(开环)
环境选项
高真空 10 -6 bar
MLS-25-12300
电机类型
压电电机
行程
96 毫米
编码器选项
数字 (RS-422)
环境选项
大气
MLS-25-12306
电机类型
压电电机
行程
96 毫米
编码器选项
数字 (RS-422)
环境选项
高真空 10 -6 bar
MLS-25-13000
电机类型
压电电机
行程
236 毫米
编码器选项
无(开环)
环境选项
大气
MLS-25-13006
电机类型
压电电机
行程
236 毫米
编码器选项
无(开环)
环境选项
高真空 10 -6 bar
MLS-25-13300
电机类型
压电电机
行程
236 毫米
编码器选项
数字 (RS-422)
环境选项
大气
MLS-25-13306
电机类型
压电电机
行程
236 毫米
编码器选项
数字 (RS-422)
环境选项
高真空 10 -6 bar
