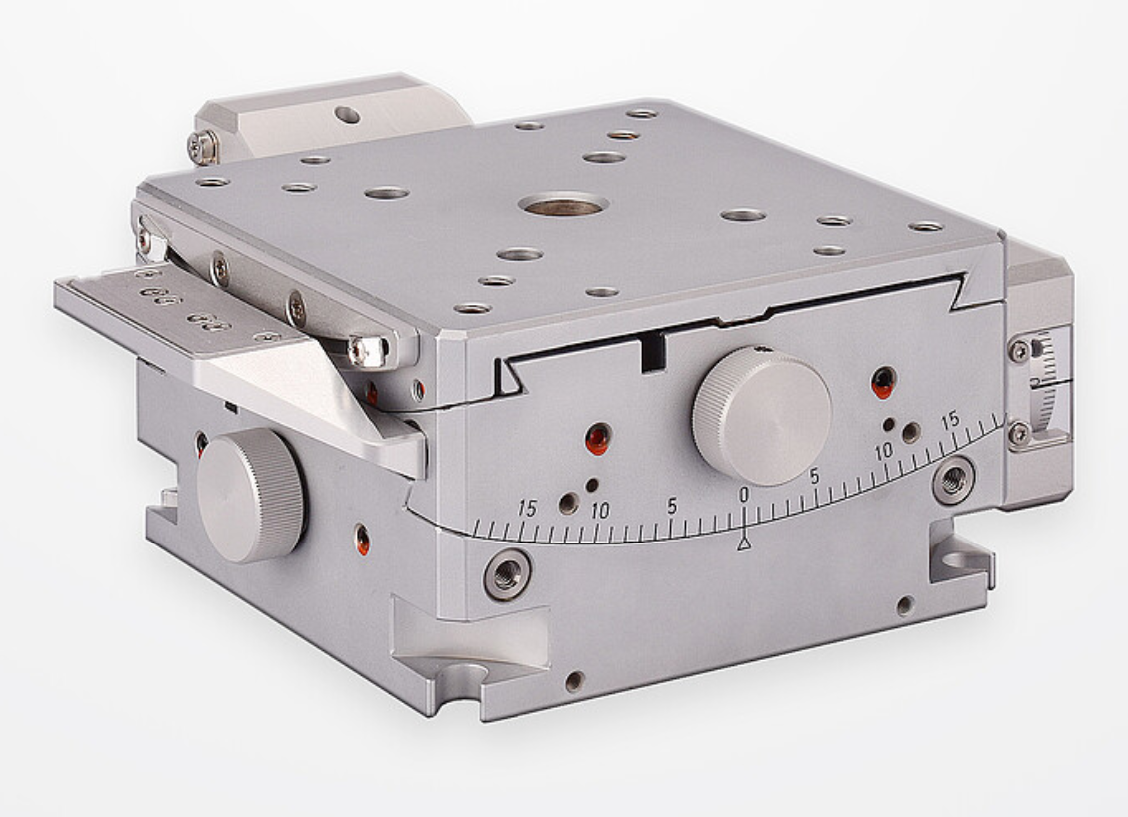

二轴摆台 5203.10

二轴摆台 5203.10

  • 多轴定位系统可通过简单的平台组合实现（例如使用 5102.10、5103.10）

  • 高精度蜗轮传动，带有平滑的蜗轮（自锁）

  • 配合青铜导轨的燕尾导轨

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 通过镍/铬处理的坚固表面

0.00
0.00


  • 多轴定位系统可通过简单的平台组合实现（例如使用 5102.10、5103.10）

  • 高精度蜗轮传动，带有平滑的蜗轮（自锁）

  • 配合青铜导轨的燕尾导轨

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 通过镍/铬处理的坚固表面

规格：

行程范围 [°]：+/- 14（可调限位开关）
材料（底座/台面）：青铜
传动比：360:1
分辨率 [°]：0.001*

0.00005 最小值
Sphere of conf.总[微米]：+/- 15
最大负载[N]：500
最小驱动扭矩 [Nm]：0.50
重量 [公斤]:3.5（不含电机）
法兰尺寸 [mm]：42

* 步进电机，1000 步/转

Rx-/Ry-轴

准确性 [”]：<=+/-30根据要求
重复性 (unidir.) ["]:<=+/-6根据要求
反转误差 ["]:<=
12根据要求
