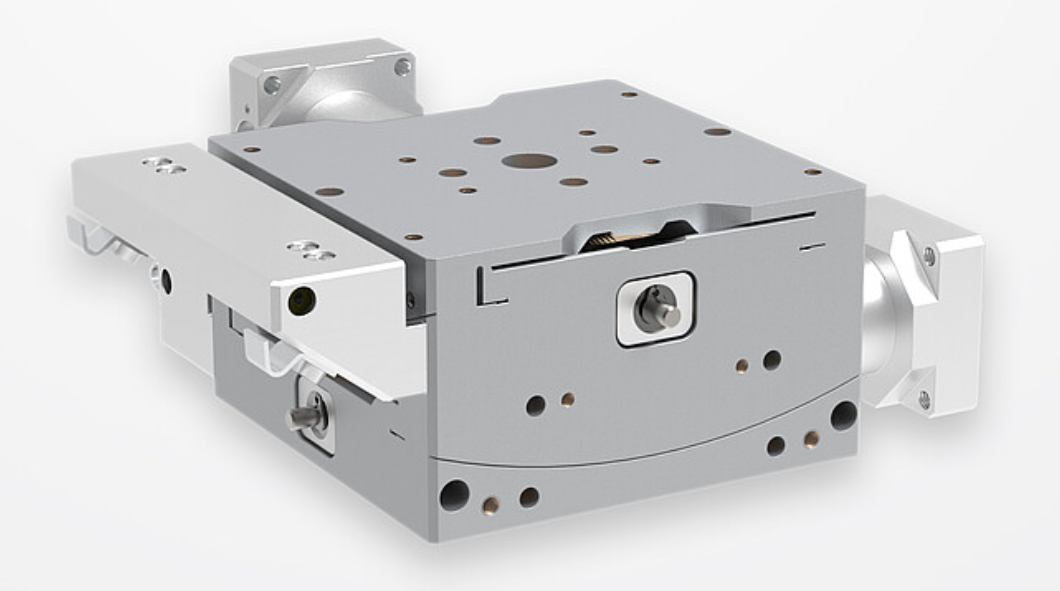

二轴摆台 5203.07

二轴摆台 5203.07

  • 通过简单的平台组合实现多轴定位系统

  • 高精度蜗轮传动，带有平滑的蜗轮（自锁）

  • 配合青铜导轨的燕尾导轨

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 通过镍/铬处理的坚固表面


0.00
0.00


  • 通过简单的平台组合实现多轴定位系统

  • 高精度蜗轮传动，带有平滑的蜗轮（自锁）

  • 配合青铜导轨的燕尾导轨

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 通过镍/铬处理的坚固表面


规格：

行程范围 [°]：+/- 15（固定限位开关）
材料（底座/台面）：青铜
传动比：360:1
分辨率 [°]：0.0025*

0.0005 最小值
最大负载[N]：30
最小驱动扭矩 [Nm]：0.05
重量 [公斤]:1,8（不带电机）
法兰尺寸 [mm]：28

* 步进电机，400 步/转

Rx-/Ry-轴

准确性 [”]：<=+/-20根据要求
重复性 (unidir.) ["]:<=+/-15根据要求
反转误差 ["]:<=
10根据要求
