IPRODUCT / 经营项目

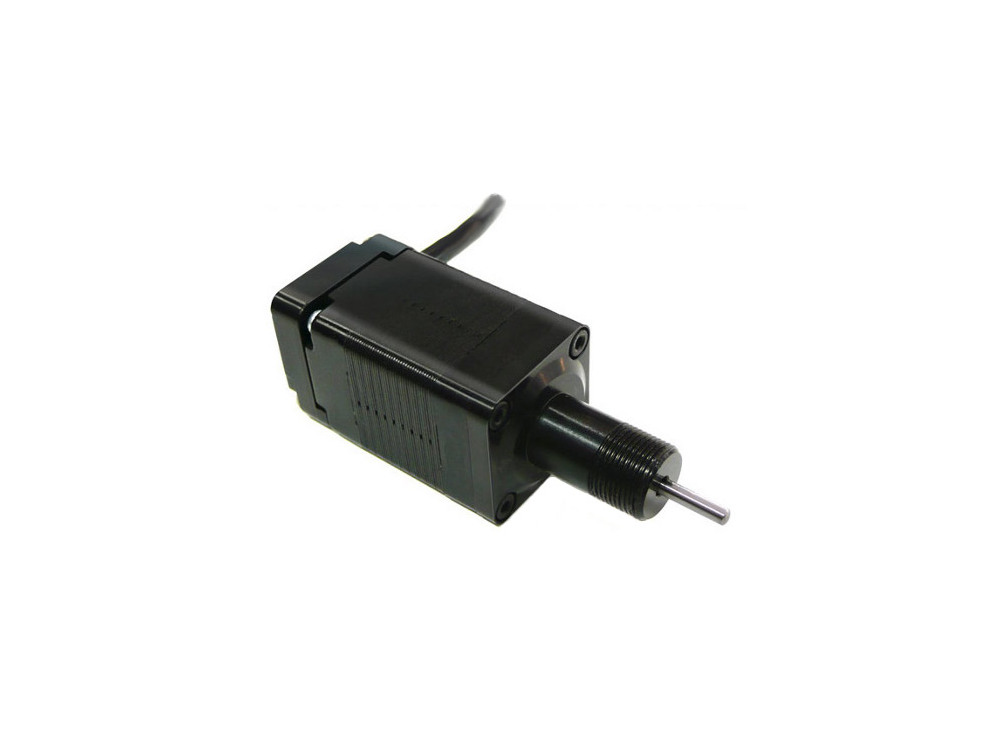

微型推杆 MP-21S / MP-21L

微型推杆 MP-21S / MP-21L

MP-21 直线推杆专为空间条件非常有限的应用而设计。典型应用包括手动驱动平台和镜架的驱动。它使用两相步进电机和机械限位开关进行归位。提供能够在真空 (10 -6 mbar) 中运行的版本。MP-21 与MMC-200控制器兼容。

0.00
0.00


MP-21 直线推杆专为空间条件非常有限的应用而设计。典型应用包括手动驱动平台和镜架的驱动。它使用两相步进电机和机械限位开关进行归位。提供能够在真空 (10 -6 mbar) 中运行的版本。MP-21 与MMC-200控制器兼容。

产品亮点

  • 行程范围:
    12 毫米或 25 毫米
  • 典型分辨率:
    0.1 µm(开环)
  • 重复性,双向:
    ± 0.5 微米
  • 重复性,单向:
    0.4微米
  • 最大速度:
    5 毫米/秒
  • 最大推进力
    20牛
  • 编码器选项:
    可选的

规格


主要参数


行程范围12 毫米25 毫米
重量(克)6070
限位开关机械式
电机兼容性
电机类型步进电机
最大速度(毫米/秒)5
电机/反馈相关规格
编码器选项无(开环)
典型分辨率 (µm)0.1
重复性,双向 (µm)± 0.5
重复性,单向 (µm)0.4
负载特性
方向 Fx (N)Fy (N)Fz (N)
最大负载200.00.0
运行条件
环境选项大气的高真空 10 -6 mbar
产品配置

MP-21-11010
电机类型
步进电机
行程
12 毫米
编码器选项
无(开环)
限位开关
机械
环境选项
大气
MP-21-11016
电机类型
步进电机
行程
12 毫米
编码器选项
无(开环)
限位开关
机械
环境选项
高真空 10 -6 mbar
MP-21-12010
电机类型
步进电机
行程
25 毫米
编码器选项
无(开环)
限位开关
机械
环境选项
大气
MP-21-12016
电机类型
步进电机
行程
25 毫米
编码器选项
无(开环)
限位开关
机械
环境选项
高真空 10 -6 mbar
