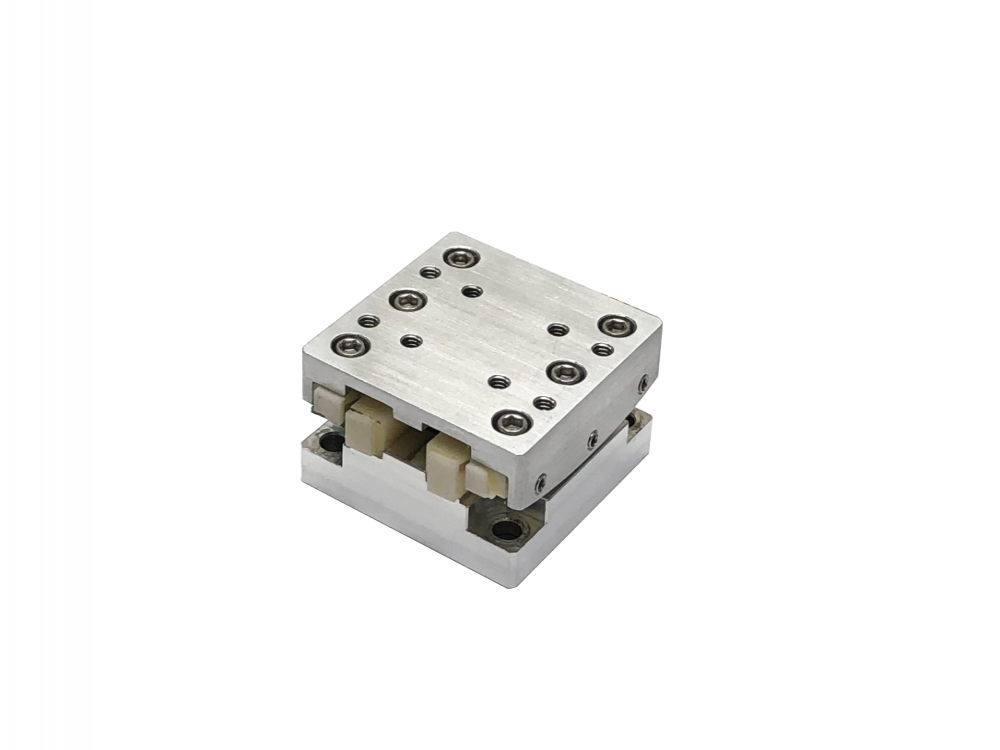

精密角位移台 PG-25

精密角位移台 PG-25

PG-25 摆动平台是最紧凑的电动平台。这些平台可以安装在正交、节省空间的布置中，以实现俯仰和滚动调节。提供真空 (10 -9 ) 和无磁版本。PG-25 与MMC-10、  MMC-100 和 MMC-110 控制器兼容。

0.00
0.00


PG-25 摆动平台是最紧凑的电动平台。这些平台可以安装在正交、节省空间的布置中，以实现俯仰和滚动调节。提供真空 (10 -9 ) 和无磁版本。PG-25 与MMC-10、  MMC-100 和 MMC-110 控制器兼容。

产品亮点

  • 行程范围：
    ± 5°，连续
  • 编码器分辨率：
    41 µ°（闭环）
  • 重复性，双向：
    ± 500 µ°
  • 重复性，单向：
    500 µ°
  • 最大速度：
    1°/秒
  • 最大负载：
    0.05 公斤
  • 编码器选项：
    模拟或数字
  • 高度：
    14 毫米
  • 轴承类型：
    交叉滚子轴承

规格

主要参数
行程范围（度）± 5°
旋转中心精度 (mm)< 0.1
重量 (g)，开环25
重量 (g)，闭环30
限位开关无，磁性
电机兼容性
电机类型压电马达
最大速度 (°/s)1
电机/反馈相关规格
编码器选项无（开环）数字 (RS-422)
典型分辨率 (µ°)1041
重复性，双向 (µ°)不适用± 500
重复性，单向 (µ°)不适用500
负载特性
方向 Fy (N)Fx (N)Fz (N)Mx (N·m)My (N·m)Mz (N·m)
最大负载0.50.50.50.10.010.1
运行条件
环境选项大气的高真空 10 -6 mbar
产品配置

PG-25-11000
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
无（开环）
限位开关
无
环境选项
大气
PG-25-11006
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
无（开环）
限位开关
无
环境选项
高真空 10 -6 mbar
PG-25-11300
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
数字 (RS-422)
限位开关
无
环境选项
大气
PG-25-11306
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
数字 (RS-422)
限位开关
无
环境选项
高真空 10 -6 mbar
PG-25-11010
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
无（开环）
限位开关
磁性
环境选项
大气
PG-25-11016
电机类型
压电电机
行程范围 (度)
± 5°
编码器选项
无（开环）
限位开关
磁性
环境选项
高真空 10 -6 mbar
