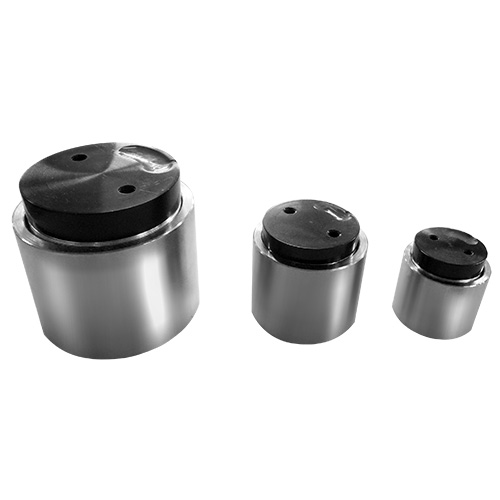

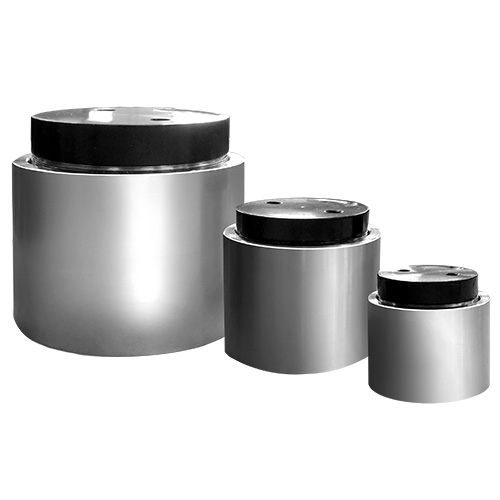

圆形音圈电机（CVC系列）

IPRODUCT / 经营项目

用于短行程运动系统的超高频

PBA 的圆形音圈电机是简单的电动直线电机，由磁性外壳和轻型线圈组成。音圈电机不需要换向，常用于纯频振荡。然而，当与高分辨率线性编码器协同工作时，可以轻松实现亚微米位置控制。

在电机的端子之间施加电压会使电机向一个方向移动。反转施加电压的极性将使电机向相反方向移动。产生的力与流过电机线圈的电流成正比。这个力在电机规定的行程范围内几乎是恒定的。非换向电机结构提高了可靠性，电机与负载的直接耦合允许动态加速/减速和由此产生的高速运行。

市场价： 0.00

价格： 0.00

用于短行程运动系统的超高频

PBA 的圆形音圈电机是简单的电动直线电机，由磁性外壳和轻型线圈组成。音圈电机不需要换向，常用于纯频振荡。然而，当与高分辨率线性编码器协同工作时，可以轻松实现亚微米位置控制。

在电机的端子之间施加电压会使电机向一个方向移动。反转施加电压的极性将使电机向相反方向移动。产生的力与流过电机线圈的电流成正比。这个力在电机规定的行程范围内几乎是恒定的。非换向电机结构提高了可靠性，电机与负载的直接耦合允许动态加速/减速和由此产生的高速运行。

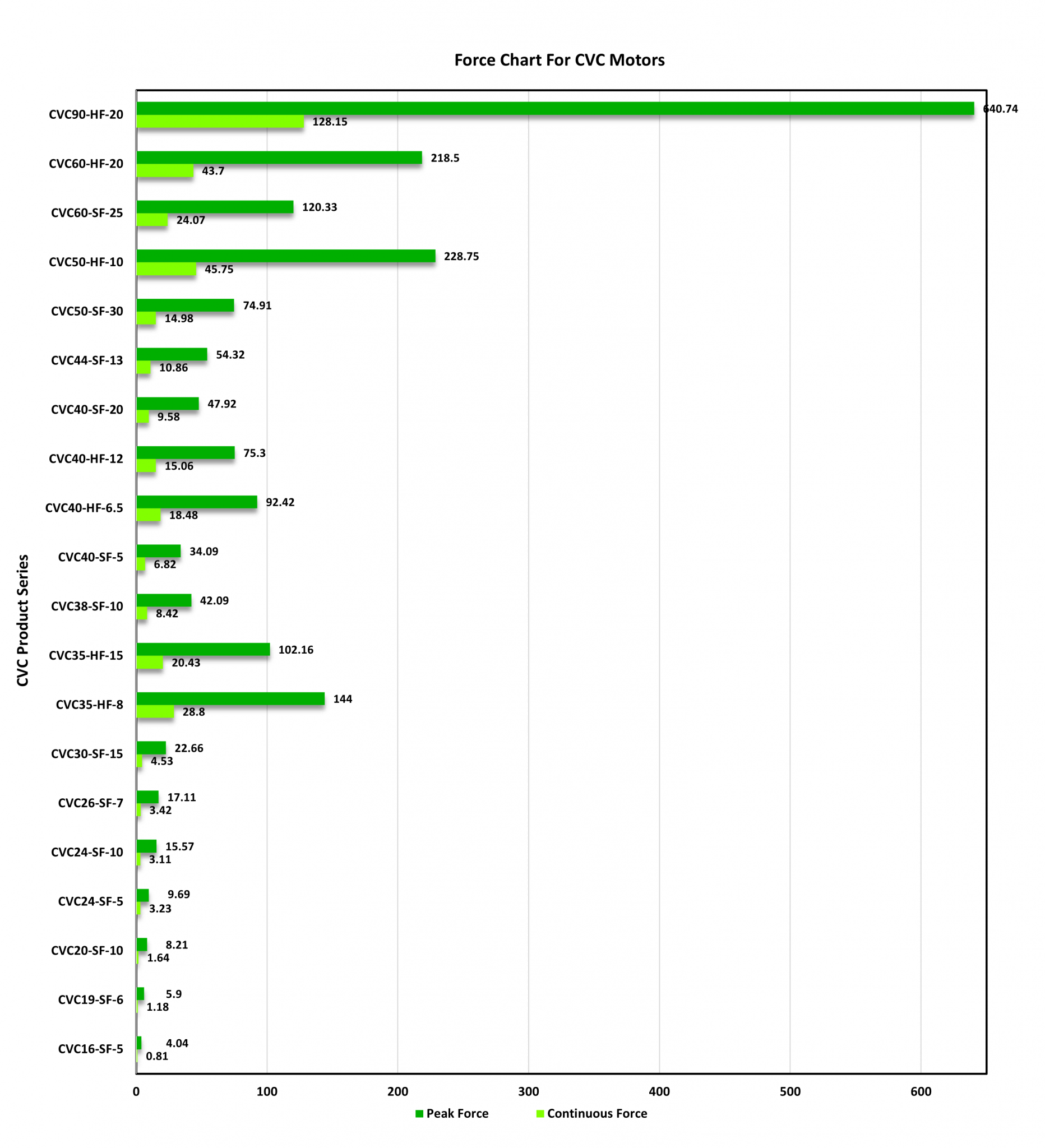

CVC系列-规格表

模型	行程（毫米）	持续力 (N)	峰值力 (N)	持续电流 (A)	峰值电流 (A)
CVC16-SF-5	5个	0.81	4.04	1.011	5.06
CVC19-SF-6	6个	1.18	5.9	0.907	4.54
CVC20-SF-10	10	1.64	8.21	0.855	4.28
CVC24-SF-5	5个	3.23	9.69	0.95	2.85
CVC24-SF-10	10	3.11	15.57	0.9	4.5
CVC26-SF-7	7	3.42	17.11	0.58	2.9
CVC30-SF-15	15	4.53	22.66	0.626	3.13
CVC35-HF-8	8个	28.8	144	0.8	4个
CVC35-HF-15	15	20.43	102.16	0.8	3.98
CVC38-SF-10	10	8.42	42.09	0.751	3.76
CVC40-SF-5	5个	6.82	34.09	0.882	4.41
CVC40-HF-6.5	6.5	18.48	92.42	0.717	3.59
CVC40-HF-12	12	15.06	75.3	0.6	3个
CVC40-SF-20	20	9.58	47.92	0.626	3.13
CVC44-SF-13	13	10.86	54.32	1.12	5.6
CVC50-SF-30	30	14.98	74.91	0.846	4.23
CVC50-HF-10	10	45.75	228.75	1.25	6.25
CVC60-SF-25	25	24.07	120.33	1.17	5.85
CVC60-HF-20	20	43.7	218.5	0.95	4.75
CVC90-HF-20	20	128.15	640.74	3.154	15.77
