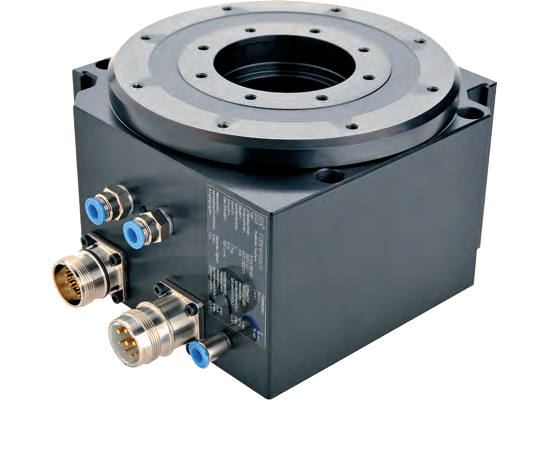

超高速转台 RT3A 150 x 100

超高速转台 RT3A 150 x 100

0.00
0.00

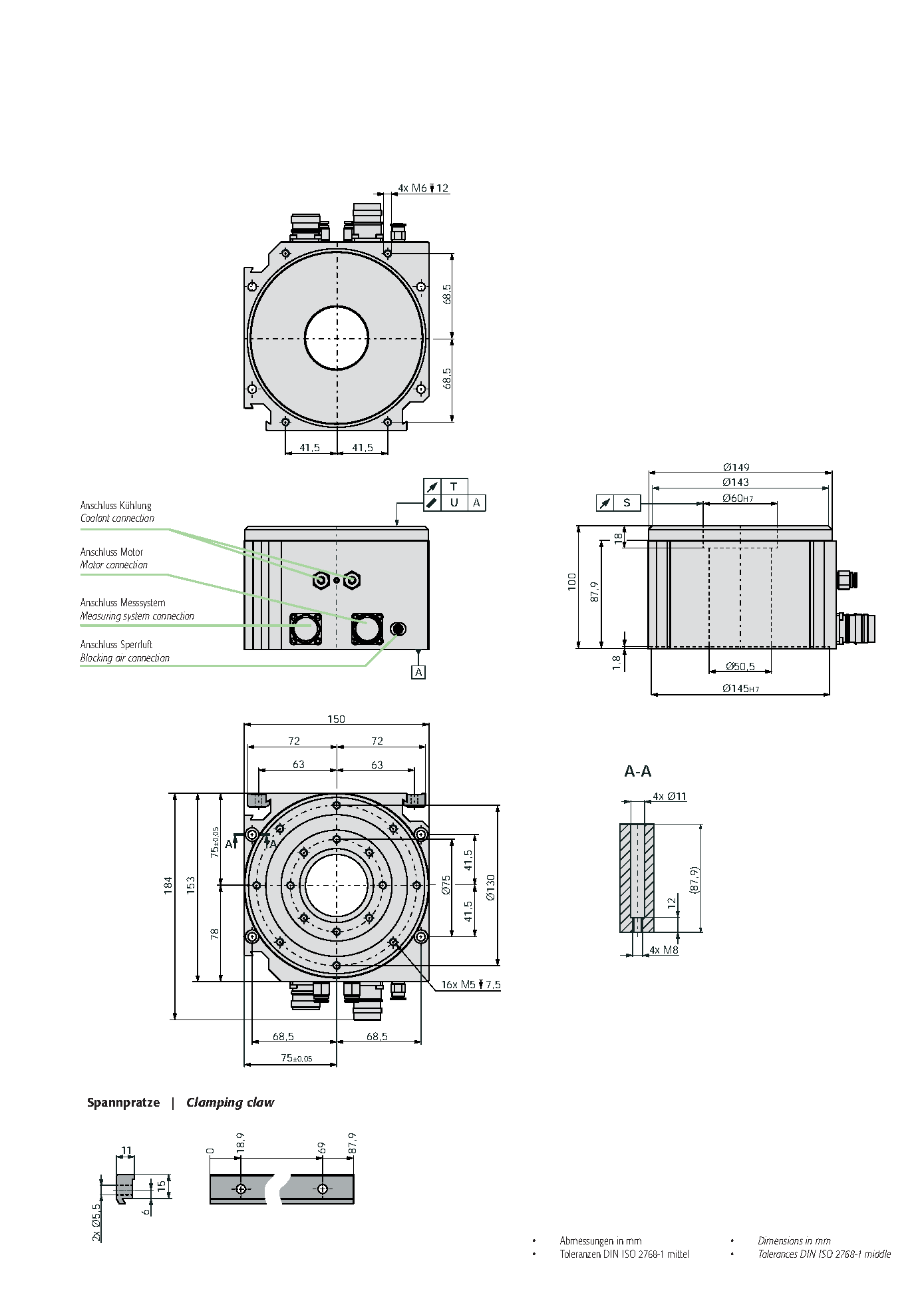

机械规格


尺寸mm184 x 150
台面高度mm100
转台回转板mmØ149
透射光孔径透射光孔径mmØ50,5
转台回转板定心适配mmØ60H7
外壳中心适配mmØ145H7
 转动惯量（转子）kgm20,0064
径向跳动精度Sµm10 / 5*
Ø120的轴向跳动精度为Ø120 mmµm8 / 4*
平行度µm15 / 10*
摆动误差arcsec8
轴向负载（静态）kN2
径向载荷（静态）kN1,4
倾斜力矩Nm95
几何重量kg7,7
防护等级
IP 40
带闭塞空气的防护等级
IP 54
*=精确版本上的数值



电机数据


额定扭矩（对流冷却）Nm4
额定电流（对流冷却）A0,7
额定扭矩（水冷）Nm8
额定电流（水冷）A1,4
峰值扭矩（水冷，3秒）Nm16
峰值电流（水冷，3秒）A2,8
额定扭矩的功率损失（对流冷却）W19
（电压）额定扭矩（水冷）W75
电压常数V / 100min-137,7
电时常数ms1,95
电感（相对相）mH74
电阻（相间）Ω38
极对数
12
允许绕组温度°C60
中间电路电压V600

测量系统


Renishaw TONICTM Renishaw RESOLUTETM SIKO LE100/1
信号类型增量对值型编码器，单圈类型增量
检测原理光学光学磁
放大器分辨率15744增量/旋转26 bit*244次增量/旋转
最大速度1100min-11100min-11100min-1
定位精度（无补偿）60arcsec60arcsec360arcsec
定位精度（补偿）10arcsec10arcsec60arcsec
重复定位精度2arcsec2arcsec18arcsec
输出信号1 Vss*西门子DriveCLiQ*1 Vss
外部接口jayesjayesneinno
*其他版本的要求
