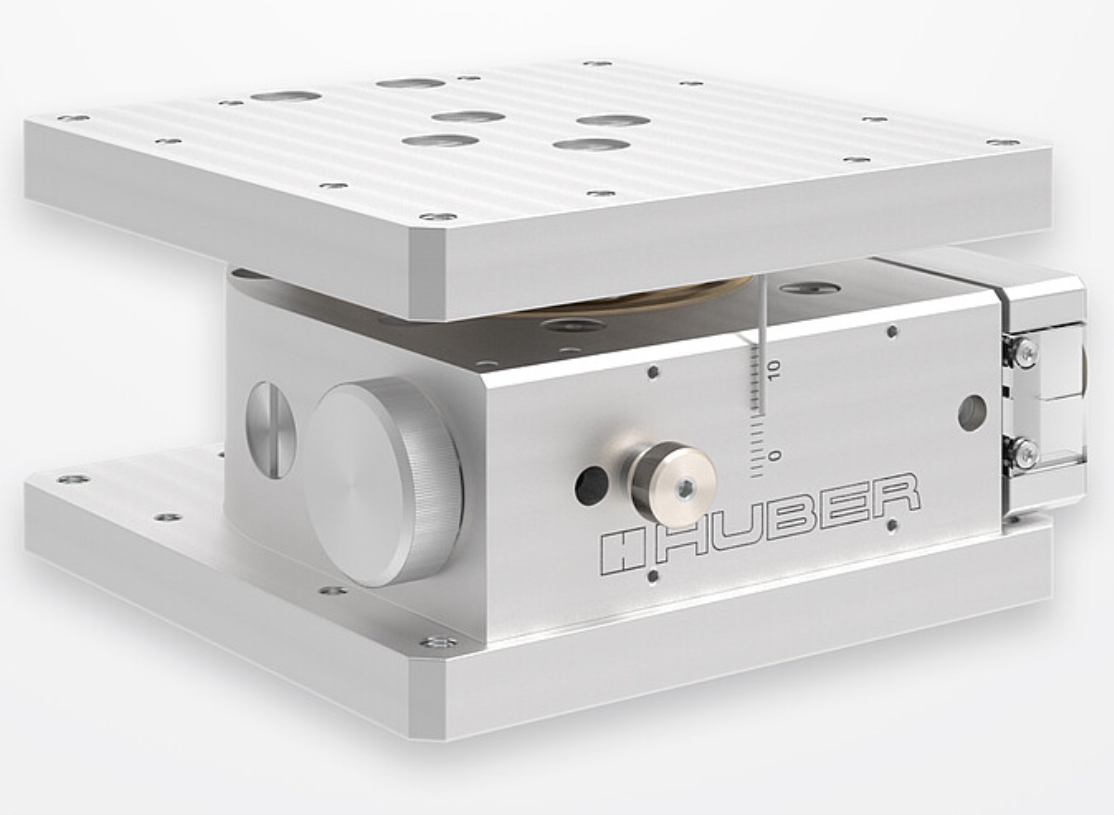

升降台 5103.A10

升降台 5103.A10

  • 多轴定位系统可通过简单的平台组合实现（例如使用 5102.10、5203.10）

  • 由于最小系统步距的高再现性，使用低摩擦塑料导轨高精度支柱导轨可实现微调

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 高精度蜗轮传动

  • 通过电镀阳极氧化处理的坚固表面

  • 三种精密配置


0.00
0.00


  • 多轴定位系统可通过简单的平台组合实现（例如使用 5102.10、5203.10）

  • 由于最小系统步距的高再现性，使用低摩擦塑料导轨高精度支柱导轨可实现微调

  • 使用消除应力的高弹性材料可确保系统的高稳定性和长寿命

  • 高精度蜗轮传动

  • 通过电镀阳极氧化处理的坚固表面

  • 三种精密配置


规格：

行程范围 [mm]：15*
材料（外壳/台面）：铝
主轴螺距 [mm]：0.02 标准 / 可选 0.04 / 0.10
分辨率 [µm]（400 步/转）：0.05 标准 / 可选 0.1 / 0.25
最大负载[N]：300
最小驱动扭矩 [Nm]：0.05
刚度 ["/Nm]:12
重量 [公斤]:1.5

*35mm 根据要求；总高度不同！


精度 [µm]：(+/-)73根据要求
重复性 (unidir.) [µm]:(+/-)32根据要求
反转误差 [µm]：
103根据要求
平整度 [µm]：(+/-)1255
直线度 [µm]：(+/-)1255
偏摆 ["]:(+/-)1488
俯仰 [”]：(+/-)1488
转动 [”]：(+/-)1488
