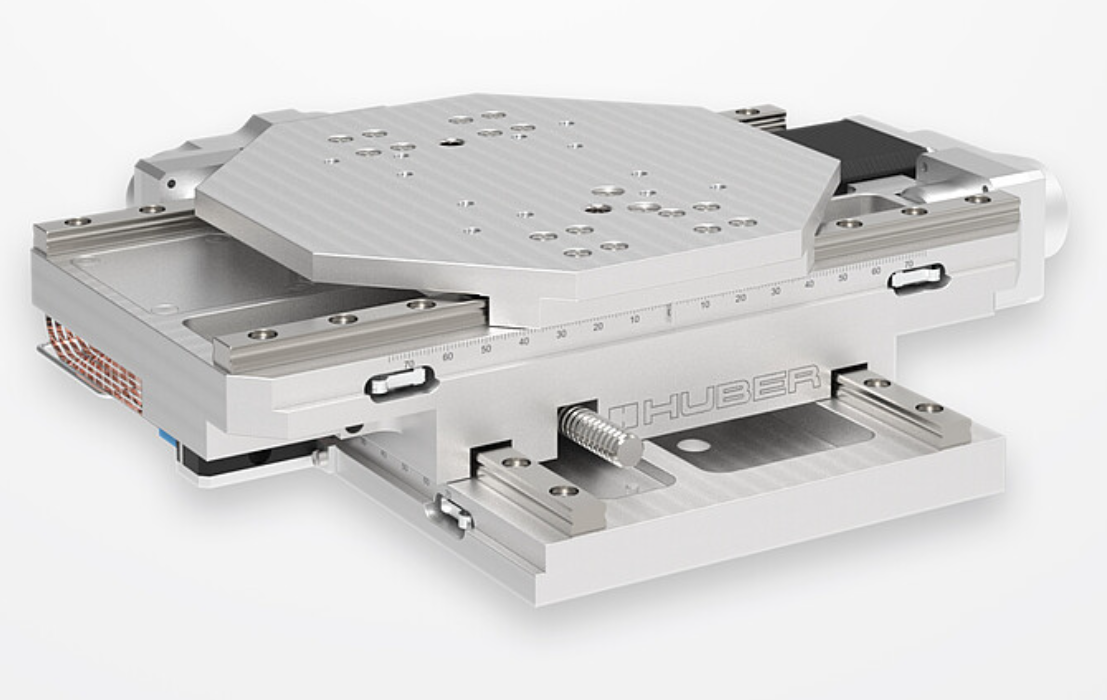

XY-位移台 5102.18

XY-位移台 5102.18

  • 多轴定位系统可通过简单的平台组合实现(例如使用 5104.B20)

  • 高精度滚珠主轴(提供两种精度配置)

  • 由于皮带传动,尺寸减小

  • 由于最小系统步距的高再现性,使用低摩擦导轨可实现微调

  • 2 相步进电机作为标准化(5 相步进电机可选)

  • 通过电镀阳极氧化处理的坚固表面

  • 两种精密配置


0.00
0.00

  • 多轴定位系统可通过简单的平台组合实现(例如使用 5104.B20)

  • 高精度滚珠主轴(提供两种精度配置)

  • 由于皮带传动,尺寸减小

  • 由于最小系统步距的高再现性,使用低摩擦导轨可实现微调

  • 2 相步进电机作为标准化(5 相步进电机可选)

  • 通过电镀阳极氧化处理的坚固表面

  • 两种精密配置


规格:

行程范围 [mm]:+/- 75
材料(底座/台面):
主轴螺距 [mm]:2
最大负载[N]:300
最小驱动扭矩 [Nm]:0.25
刚度 ["/Nm]:10
重量 [公斤]:4


精度 [µm]:(+/-)5015
重复性 (unidir.) [µm]:(+/-)53
反转误差 [µm]:
53
平整度 [µm]:(+/-)1515
直线度 [µm]:(+/-)1010
偏摆 ["]:(+/-)1515
俯仰 [”]:(+/-)3020
转动 [”]:(+/-)2020
